阻尼减震器弹簧拉压试验机系统配置

1、阻尼减震器弹簧拉压试验机主机1套

1.1伺服电机1套

1.2伺服调速系统1套

1.3高精度负荷传感器1只

1.4减速系统1套

1.5精密丝杠副2套

2、全数字控制系统1套

阻尼减震器弹簧拉压试验机基于Windows操作系统的计算机控制软件1套

3、联想品牌计算机1台

4、彩色喷墨打印机1台

5、拉伸、压缩附具（选配）1套

6、随机工具（提供安装、维修、操作所需的专用工具）1套

7、技术资料（使用说明书、装箱单、合格证）1套

试验机主要技术指标

1、阻尼减震器弹簧拉压试验机样式：微机控制；

2、试验力：100KR；

3、试验力分档：全程分×1、×2、×5、×10四档；

4、量程:0.5%-100%；

5、试验力准确度：±1%；

6、位移分辨率：0.01mm；

7、位移测量准确度：0.5%；

8、拉伸行程：600mm（可根据客户要求定制）；

9、压缩行程：600mm（可根据客户要求定制）；

10、试验行程：600mm（可根据客户要求定制）；

11、压盘直径：150mm（可根据客户要求增大）

12、位移速度控制范围：0.01mm/min-300mm/min分档可调；

13、阻尼减震器弹簧拉压试验机级别：1级；

14、变形示值误差：≤±（50+0.15L）；

15、试验机尺寸：约760*550*1780mm；

16、外观：应符合GB/T2611要求；

17、成套性：符合标准要求；

18、保护功能：试验机有过载保护功能；

19、供电电源：220V，50Hz；

20、阻尼减震器弹簧拉压试验机主机重量：约500KG。

执行标准：JBT7796-2005《弹簧拉压试验机标准》，JBT6147-2007《试验机包装、包装标志、储运技术要求》，GBT2611-2007《试验机通用技术要求》

弹簧减震器弹簧拉压试验机由微机控制可自动完成弹簧的整个循环测试过程，也可单独测定弹簧的某个参数，并可打印试验报告。用户在使用中可根据实际需要调整测试程序，操作简单方便。

试验机产品构成系统：

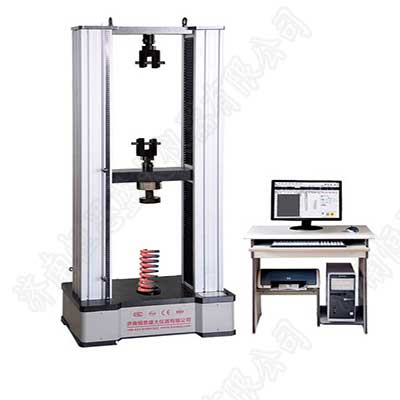

1、主机：弹簧减震器弹簧拉压试验机采用双柱门式结构；

2、传动系统：由减速器、精密丝杠副及导向部分等组成；

3、驱动系统：由交流伺服调速器极其电机实现系统驱动；

4、测量控制系统：试验力测量控制系统由高精度负荷传感器、测量放大器、A/D转换、稳压电源等组成；弹簧减震器弹簧拉压试验机位移测量控制系统由光电编码器、倍频整形电路、计数电路等组成。通过各种信号处理，实现计算机显示、控制及数据处理等功能；

5、试验机安全保护装置：式样断裂停机、过载保护、横梁极限位置保护、过电流、过电压、超速保护等。

试验机的工作条件

1、弹簧减震器弹簧拉压试验机在室温100C~350C范围内，相对湿度不大于80%；

2、在稳固的基础或工作台上，正确安装；

3、在无振动的环境中；

4、周围无腐蚀性介质；

5、电源电压的波动范围不应超过额定电压的10%。
