产品简介：

用于鉴别和分析各种金属和合金材料的组合结构，广泛应用在工厂或实验室进行铸件质量的鉴定；原材料的检验或材料处理后的金相组织分析；以及对表面喷涂等一些表面现象进行研究工作。是钢铁、有色金属材料、铸件、镀层的金相分析；地质学的岩相分析；以及工业领域对化合物、陶瓷等进行微观研究的有效手段，是金属学和材料学研究材料组织结构的必备仪器，也广泛应用于生物、医学和教学等领域。

越来越多的研究已不满足常规的金相显微及照相方式，将显微成像输入微机，由微处理器对图像作各种后期处理，是同步于当今替换后内容在显微领域新技术。

图像金相显微镜，接入了高清晰度的CCD摄像系统，由计算机对图像进行处理、编辑、保存和输出（如打印等）或进入多媒体系统及电子信箱。

如果进一步接入图像分析计算机操作系统，还可以进一步对金相图谱进行研究分析，或对图像作精密测量，及多功能的图像形态分析、统计及输出图文报告。

主要特点：

①　使用专业的金相物镜及平场目镜，成像质量好，分辨率高，观察舒适。

②　提供优越的图像质量和稳固可靠的机械结构。

③　选配相应的摄影摄像附件，可对观察图像进行采集和保存，配电脑和专业金相分      析软件图像进行金相图像分析。

④　操作简便，附件齐全，广泛应用于教学科研金相分析、半导体硅晶片检测、地址      矿物分析、精密工程测量等领域。

主要技术指标：

①　结    构： 铰链式三目，45°倾斜，双边±5屈光度可调，瞳距调节范围：54-75mm，

              固定式分光比，双目:三目=80%:20% 。

②　放大倍数：50×～ 500×。

③　物    镜：长工作距平场消色差专业金相物镜5X，10X，20X，50X。

④　目    镜：高眼点大视野平场目镜PL10X/18mm 。

⑤　测 微 尺：格值0.01㎜/1㎜。

⑥　载 物 台： 三层机械移动平台，面积180mmX155mm，右手低手位控制，行程:75mm

              ×40mm;  金属载物台板，中心孔直径φ12mm 。

⑦　调焦机构：低手位粗微调同轴调焦机构，粗动每转行程38 mm；微调精度2um，

                带松紧调节机构。

⑧　照明系统：反射式柯拉照明，带可变孔径光阑和中心可调视场光阑，自适应

             90V-240V 宽电压 ,6V30W卤素灯（可选配单颗3W LED灯），光强连

             续可调。

⑨　光学系统： 有限远色差校正系统。

⑩　偏光装置： 起偏镜和检偏镜均可移出光路，检偏镜插板可360°旋转 。

11　电    源： 220VAC（50Hz）

12　摄像装置：摄影接筒（带PK卡口），3.2X摄影目镜 ，0.5X/1.0X  C型摄像接

                筒 。



产品配置：

①　金相显微镜

②　图像适配镜

③　图像传感摄像机

④　金相分析软件

⑤　软件加密装置

⑥　电脑和打印机（自备或选购）



金相分析软件介绍

产品简介：

金相分析软件是我单位联合山东大学材料学院联合开发，跟新到2014版本，现有金相组织模块438个，覆盖了现有的所有金相检验.详见金相模块目录。

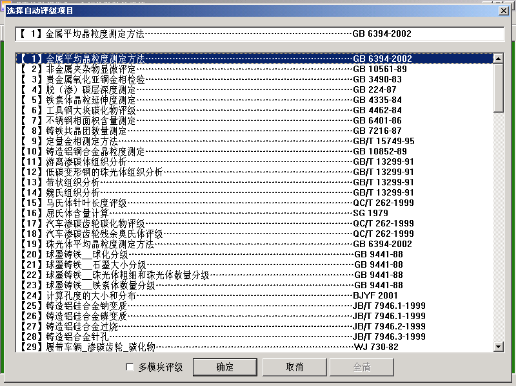

金相图像分析系统配置的“专业定量金相图像分析计算机操作系统”对采集的试样图谱进行处理和实时比对、检测、评级、分析、统计及输出图文报告。软件融合了当今先进的图像分析技术，为金相显微镜和智能分析技术的完美结合，系统测量、评定结果快速、正确，符合国标(GB) 和其它相关行业标准 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系统全部中文界面，简洁明了和操作方便，经过简单培训或对照使用说明书，就可自如操作。并为学习金相常识和普及操作提供了快捷方法。

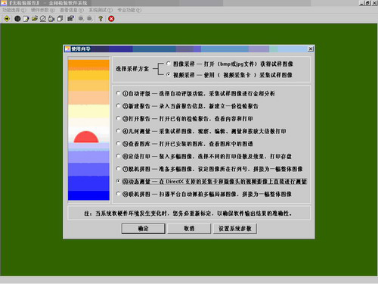

主要功能：

①　图像编辑软件：图像采集，图像存储等十多种功能；

②　图像软件：影像增强，图像叠加等十多种功能；

③　图像测量软件：周长、面积、百分含量等几十种测量功能；

④　输出方式：数据表格方式输出，直方图输出，图像打印输出。

专用金相软件包：

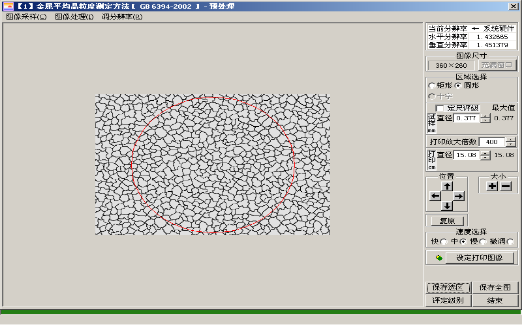

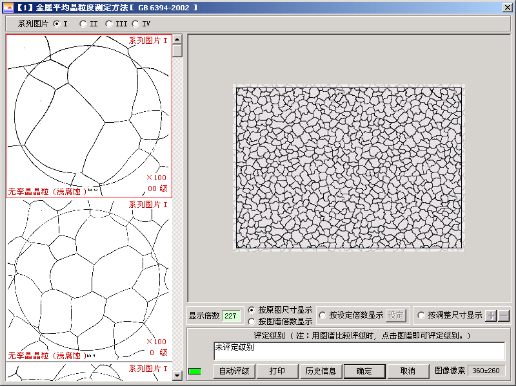

①　晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）；

②　非金属夹杂物测量、评级（其中包括硫化物、氧化物、硅酸盐等）；

③　珠光体、铁素含量测量、评级；球墨铸铁石墨球化率测量评级；

④　脱碳层、渗碳层测量，表面涂层厚度测量；

⑤　焊缝熔深度测量

⑥　铁素体、奥氏体型不锈钢中相-面积测量；

⑦　高硅铝合金初晶硅与共晶硅分析；

⑧　钛合金材料分析……等；

⑨　包含进行比对的近438种常用金属材料的金相图谱，适应绝大多数单位金相分析

    和检验的要求；

⑩　鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标

    准，可以度身定制和录入。

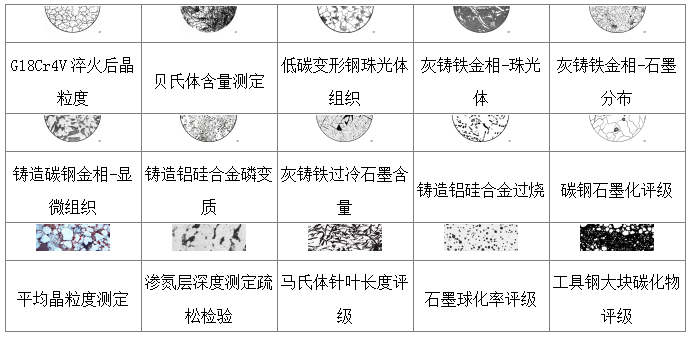

示例图谱：(软件中包含近438种常用金属材料的金相图谱)




系统组成：

  整个软件系统由如下部分组成：

①　软件程序（光盘）；

②　加密狗：客户需事先选择加密狗类型（并口型或者USB型）；

③　文字资料：《使用说明书》（光盘上有WORD文档）；

硬件运行环境： WINDOWS   XP SP2(32bit)

①　电脑推荐配置：

      CPU：奔腾4型，主频2.8G以上；

      内存：1G及以上（ 否则安装时会出错）；

      硬盘：C盘可用空间2G以上，软件（推荐）安装在C盘；

      显示卡：可提供3D加速的AGP显示卡、可达到真彩色；

②　视频采集卡：

      本软件支持多种视频采集卡，用户可在“功能选择”菜单中选择相应采集卡。

③　CCD摄像头或者数码相机：

      分辨率达到450线及以上的CCD摄像头以及数码相机均可。
