一、产品简介：

WBZ-100微机控制包装箱专用试验机主要用于检测各类包装容器平压试验，堆码试验。该仪器适用于包装、商检、科研等单位产品质量检测及大专院校的教学，外形美观，操作方便，性能稳定可靠。计算机系统通过试金控制器，经调速系统控制伺服电机转动，经减速系统减速后通过精密丝杠副带动移动横梁上升、下降，完成试样的性能试验，无污染、噪音低，效率高，具有非常宽的调速范围和横梁移动距离。根据国家标准GB/T4857.3-2008和 GB/T4857.4-2008测量各包装件的性能参数，并对试验数据进行统计和处理，然后输出打印各种要求的试验曲线及试验报告。

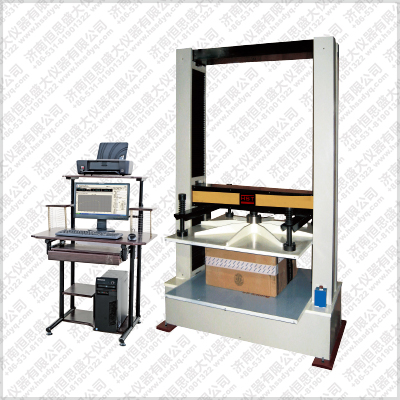

（图片仅供参考）

二、主要技术指标：

试验力： 100kN测 量 范 围： 试验力的2%—100%试验机精度级别：1级试验力准确度： 优于示值的±1%

5、 预置压力波动度：±4%6、 压板间距离 2000mm

7、 试验宽度 1500mm8、 加压速度范围：0.01-200mm/min9、 加速返回速度：200mm/min10、 位移分辨力：0.01mm11、 位移准确度：±1mm12、 电源：220V±10%；50Hz13、 外形尺寸（约）：2000mm×2000mm×3000mm

14、 工 作 环 境： 室温～45℃，湿度20%～80%

三、主要功能及特点：

主机：

1.1该机采用门式结构，压缩在下空间。

1.2调速系统采用交流伺服电机和调速器，性能稳定可靠，具有过流、过压、过载等保护装置。调速范围可达0.01～200mm/min。

1.3传动部分采用圆弧同步齿形带，精密丝杠副传动，传动平稳，噪音低，传动效率高。

2、控制系统、操作软件及数据处理系统

2.1济南思达计算机控制系统，具有、性能稳定、调整方便等优点。可以对实验数据进行实时采集，对实验特性曲线实现实时动态显示，试验数据文件能以Access常用数据库的方式保存，方便实现客户的资源共享及网络管理，以及用户的再分析。对于用户自定义的各种word2000报表，该软件可轻松实现访问，解决了不同用户或同一用户在不同时期对试验报表有不同需要的难题。该软件可处理试验力、位移、

时间、变形的原始数据及由此派生的曲线。

2.2保护功能:该机具有软件和机械两种限位保护方式,超过负荷自动停机的比例可动态设定;具有过流、过压、过载等多种保护功能。

2.3对于负荷、变形通道可实现自动标示，直观方便。

2.4批量试验可实现曲线的分层次显示，曲线自动跟随。

2.5该软件可实现用户自定义的速度设定，速度的计算机调整。还可实现高精度的速度标定，随时调整速度档位和编码。

2.6监测试验过程：对试验过程中的试验力、变形、位移、曲线等多种参数可实现实时显示。

2.7软件权限分级管理功能：为了提高软件及数据的安全性，该软件可以通过设置不同的密码保护来实现分权限管理功能。

2.8结果再现功能：试验操作完成并存盘后，可根据用户需要在以后任意时间打开并对试验数据进行再分析。

2.9可根据用户需要选择负荷～变形、负荷～时间、负荷～位移、位移～时间、变形～时间等曲线来进行试验及数据显示、存储、分析及打印。

2.10曲线逐点遍历功能：可通过鼠标在曲线上点击力与变形值，以求得每一点的各种参量。

2.11力接口：力通道接口及试验软件可根据用户需要配备各种传感器，并能进行标定、修改参数及正常试验。

2.12变形接口：变形通道接口及试验软件可根据用户需要配备各种类型的引伸计，并可进行标定、修改参数及正常试验。

2.13数据采样频率：可根据用户试验要求选择高速采样频率。

2.14 用户可通过程控控制试验过程，定力保持，定位移测力等。

2.15设备配备位移传感器，试样在试验状态下的的变形可通过软件，直接读取出来，直观。

四、系统基本配置

1、试验机主机 1套

1.1交流伺服电机 1套

1.2调速系统 1套

1.3负荷传感器 4只

1.4精密滚珠丝杠副 2套

1.5减速系统 1套

2、试金全数字控制系统 1套

3、联想品牌计算机 1台

4、佳能A4喷墨打印机 1台

5、基于Windows操作系统的计算机控制软件 1套

6、压缩附具（1500*2000mm） 1套

7、随机工具（提供安装、维修、操作所需的专用工具及清单）1套

8、技术资料：

包括：使用说明书

软件使用手册

合格证、装箱单

电气控制图

伍、质量保证

设备在订货方正式验收合格后，视为正式交货。设备三包期为正式交货之日起两年。在三包期内，供货方对设备出现的各类故障及时免费维修服务。对非人为造成的各类零件损坏，及时免费更换。保修期外设备在使用过程中发生故障，供货方及时到订货方服务，积极协助订货方完成维修任务。
