微机控制电子式肠衣拉力试验机设备用途

肠衣试验方法，沿肠衣纵向截取120mm*15mm(长*宽)的小条作为样品，置常温水中浸泡5分钟，沥干待用，调整拉力试验机夹距为100mm，将上述准备好的肠衣样品在夹头夹好，夹头以100mm/min加减10mm/min的速度做拉力测试，如肠衣在夹头边裂者不计，应重新取试样测试，共取10个试样，将测得的10个数据，取其算出平均值。

肠衣拉力试验机专业设计的自动控制和数据采集系统，实现了系统的全数字化调整。标准的RS232接口方便了用户对试验数据的计算机采集、处理和数据的网间传输。本设备能够求取抗拉强度、屈服强度、90度剥离强度、180度剥离强度、撕裂强度等。

该电子万能试验机采用国产伺服电机,高精度滚珠丝杠，高精度传感器，新独立控制器，三闭环伺服控制系统作为动力源；采用先进的芯片集成技术，专业设计的PCI数据采集放大和控制系统，试验力、变形的放大、A/D转换过程实现了全数字化调整。本机可对各种金属、非金属及复合材料进行力学性能测试和分析研究，广泛应用于航空航天、石油化工、机械制造、电线、电缆、纺织、纤维、塑料、橡胶、陶瓷、食品、医药包装、铝塑管、塑料门窗、土工布、薄膜、木材、纸张、金属材料及制造业，电子拉力试验机可根据GB、JIS、ASTM、DIN、ISO等标准自动求取试验力值、断裂力值、屈服强度、上下屈服强度、抗拉强度、抗压强度、断裂延伸率、拉伸弹性模量、弯曲弹性模量等试验数据。

微机控制电子式肠衣拉力试验机重要功能：

1、主机

1.1产品采用单柱式结构，整机精巧美观；

1.2 配置拉伸、压缩夹具各一套；

1.3全数字式交流伺服电机和伺服驱动器，性能可靠、稳定，具有过流、过压等?；ぷ爸茫?

1.4 采用精密丝杠和精密减速机构传动，传动平稳、噪音低。

2、测控系统

2.1自动清零：主控制系统接到试验开始指令后，系统便自动清零；

2.2自动换档：根据负荷大小自动切换到适当的量程，以确保测量的精度；

2.3自动试验：试验设定结束后，可自动完成试验过程；

2.4批量试验：相同规格的试样，一次设定可自动完成同一批次的试验；

2.5自动打?。菏匝榻崾?，可自动打印试验结果；

2.6实时显示：试验力和试验峰值可实时显示；

2.7限位?；ぃ壕哂谐炭睾突盗街窒尬槐；すδ?；

2.8过载?；ぃ旱备汉沙档?%-10%时，自动停机；

2.9紧急?；荷栌屑蓖？?，用于紧急状态时切断电源。

微机控制电子式肠衣拉力试验机结构原理

采用圆弧同步带轮减速，零间隙滚珠丝杠副传动，传动无间隙，使试验力和变形速度精密控制得到保证。电机通过三级同步带轮减速以后带动丝杠旋转，从而推动移动横梁在选定的速度下作直线运动以实现各种试验功能。

微机控制电子式肠衣拉力试验机主机框架：

用型钢制作，表面经过钝化、底漆、面漆等工艺处理。

微机控制电子式肠衣拉力试验机滚珠丝杠副：

用德国霹西公司产滚球丝杠副，以确保无间隙传递和控制精度。双套滚珠丝杠安装框架内两侧，上端与上横梁轴承连接，滚珠螺母与中部活动横梁固定连接，下端与框架台面下部两端带轮连接，带轮旋转带动滚珠丝杠旋转，使中横梁升降产生拉力或压力。利用中横梁快速升降还可以调节试验空间。

微机控制电子式肠衣拉力试验机传动系统；

安装于工作台下部，由同步齿形带及同步齿形带轮所组成，此种传动系统可有效地消除传动过程中的间隙和滑移现象，确保控制的精确性。系统采用二级减速，由两根同步齿形带和五个同步带轮组成。本机不应用减速机，采用传动系统直接减速方式，此种减速方式的优势有两点：一是低噪音，二是免维护。

夹头体；拉伸试验用楔形结构，采用铸钢件毛坯加工而成，一侧封闭，另一侧用于安装滑动卡板和夹块，表面电镀。分为上部夹头体和下部夹头体，上部夹头体与活动横梁上所安装的传感器连接，下部夹头体与工作台连接。

移动控制盒；用于在调整试验空间时操作移动横梁快速升降，具有快/慢、步进等多种操作方式，可自由吸附粘贴于主机易于操作的部位。

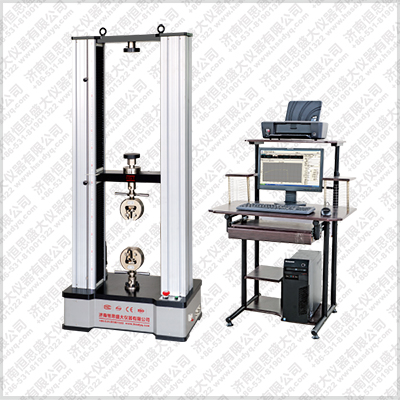

微机控制电子式肠衣拉力试验机产品规格: UTM2103

微机控制电子式肠衣拉力试验机依据标准_微机控制电子万能试验机本试验机是根据：

GB/T2611-2007《试验机通用技术要求》

GB/T16491-2008《电子式万能试验机》

GB/T 13634-2008《单轴试验机检验用标准测力仪的校准》

JB/6146-2007《引伸计 技术条件》

GB/T228.1―2010《金属材料 室温拉伸试验方法》

GB/T7314-2005《金属压缩试验方法》

GB/T8653-2007《金属杨氏模量、玄线模量、切线模量和泊松比试验方法（静态法）》

GB/T1348-2009 《球墨铸铁件》标准制造。适用标准：国标、ASTM、等国内外试验标准。本机外形美观、操作方便、性能稳定可靠。

微机控制电子式肠衣拉力试验机重要特点：

→精密无间隙滚珠丝杠、高刚性、高稳定性的三柱悬臂载荷机架，机架尺寸可定制。

→高精度测力器，线性宽，稳定性好，保证载荷的测力精度。

→高速率、低振动、免维护、静音型交流伺服电机驱动系统。

→电路板采用光电隔离设计，具有抗干扰能力强的特点。

→内置以太网接口；方便的手持控制器，即停即行功能；操作灵活、随意切换。

→多种完善的试验夹具，快速更换；可选T型工作台、防旋转夹具/附件装置、环境系统、引伸计。

→宽泛的测试速度0.001～600mm/min（可定制高速试验机1000mm/min；1500mm/min）。

→全数字闭环、多通道、多功能、易操控的HRJ-Test测控软件；多种标准方法（国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN)。

→试验过程的自动控制、数据采集、处理、分析、存储及显示。

→载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。

→控制模式智能设置，控制方式之间无冲击、平滑切换，加载、卸载平稳。

→过程再现和数据再分析、曲线放大、比较、遍历；曲线可自由放大和缩小；满度自调。

→操控软件，采用模块化、开放式编程、个性化设计，可自行调整。

→标准?？?；权限管理?？?、试验模块、控制?？?、分析模块、查询?？?、输出?？榈?。

→操作提示和向导功能。

→灵活的Excel或Word报告格式，可选择、指定、排序、单独、合并、多类型输出。

→网络数据库管理。

→试验结束自动返回，智能、高效、快捷。

→多重保护功能：试验力过载保护；过流、过压保护；试样破断时安全?；?；操作提示向导?；?；试验结束自动?；さ?。

微机控制电子式肠衣拉力试验机技术参数_微机控制电子万能试验机(精密型悬臂结构)

1试验力1KN

2试验机级别0.5级 / 1级

3负荷测量范围0.2%～100%FS（0.5级）/0.5%～100%FS（1级）

4示值相对误差±0.2%以内（0.5级）/±0.5%（1级）

5试验力分辨力1/±500000F.S

6变形测量范围0.2%～100%

7力控速率调节范围0.005%～5%FS/S

8力控速率控制精度速率＜0.05%FS时，为±1%设定值以内； 速率≥0.05%FS时，为±0.5%设定值以内；

9变形速率调节范围0.005～5%FS/s；

10变形速率控制精度速率＜0.05%FS/s时，为设定值的±1%以内； 速率≥0.05%FS/s时，为设定值的±0.5%以内；

11位移速率调节范围0.001～600mm/min（可定制高速系统0.001～1500mm/min）

12位移速率控制精度为设定值的±0.2%以内；

13恒力、恒变形、恒位移控制范围0.2%～100%FS

14恒力、恒变形、恒位移控制精度设定值≥10%FS时，为设定值的±0.5%以内 设定值＜10%FS时，为设定值的±1%以内

15横梁移动行程1200mm

16电源电压～220V±10% 50Hz（须可靠接地）

17机器功率500w

18载荷机架尺寸(LWH)620x540x1850mm

19机器重量≈180kg
